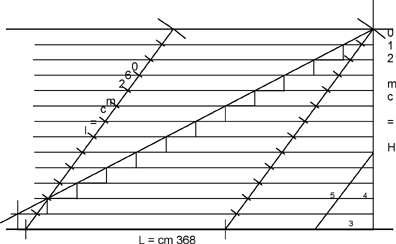

Dimensioni:
H = cm
210 L = cm 368
Alzate n. 13 con h = cm 16,15
Pedate n. 12 con l = cm 30,70
1.
Tracciamento della verticale.
2.
Tracciamento della misura in altezza della scala.
3.
Suddivisione dell’altezza in tante parti uguali quante
sono le alzate dei gradini, mediante una retta inclinata di
lunghezza facilmente divisibile nel numero di parti volute.
4.
Tracciamento di una retta inclinata, parallela alla precedente,
ugualmente suddivisa nel numero di parti volute.
5.
Tracciamento delle orizzontali passanti per i punti individuati
sulle rette inclinate.
6.
Tracciamento della misura della lunghezza della scala.
7.
Tracciamento dell’alzata del primo gradino.
8.
Tracciamento della retta passante per gli spigoli del primo
e ultimo gradino.
9.
Tracciamento dei gradini della scala, seguendo le intersezioni
tra la retta passante per gli spigoli dei gradini e le orizzontali
tracciate al punto 5.
|
