SEQUENZA DI COSTRUZIONE DEL CASSERO IN PANNELLI PER MURATURA
AD ANGOLO CON INSERITA UNA PORTA E UNA FINESTRA

1

PREDISPORRE GLI ANCORAGGI PER IL CASSERO DEL PRIMO TRATTO DI MURATURA

Posare un trave uso Trieste a circa un metro dal filo

esterno della muratura e parallelamente ad esso e

bloccarlo con picchetti.

2

COSTRUIRE I SOSTEGNI ALLE ESTREMITÀ DEL TRATTO DI MURATURA

Posizionare un morale sull’angolo della muratura,

Ad una distanza dal filo esterno della muratura pari allo

spessore dei pannelli. Metterlo in verticale fermandolo

con due sbadacchi, fissati da un lato alla trave Trieste e

dall’altro al morale. Bloccarlo con uno sbadacchio

provvisorio. Costruire il sostegno all’altro estremo all’altra

estremità della muratura, seguendo la stessa procedura.

3

COSTRUIRE I SOSTEGNI INTERMEDI

Tra i due morali tendere un filo. In allineamento con il filo

posizionare gli altri morali di sostegno alla parete in

pannelli, in corrispondenza delle giunzioni tra di essi.

4

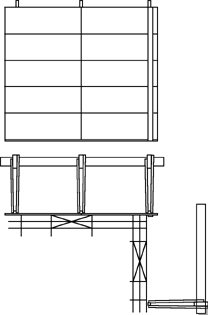

POSARE LA PARETE IN PANNELLI

Posizionare alla base dei montanti una tavola alta come i

ganci delle aste in ferro. Porre in opera i pannelli,

inchiodandoli ai morali, lasciando tra i due pannelli

sovrapposti una fessura per l’inserimento dei

Distanziatori (si possono usare chiodi/punte da cm 7)

5

POSARE GLI ANCORAGGI PER IL CASSERO DEL TRATTO DI MURATURA PERPENDICOLARE

Posare un trave "Trieste" per il tratto di muratura

perpendicolare, con le stesse modalità indicate nel

precedente punto uno.

6

COSTRUIRE IL SOSTEGNO ALL’ESTREMO DEL TRATTO DI MURATURA PERPENDICOLARE

Posare il morale di sostegno alla parte in pannelli

all’estremità del tratto di muratura perpendicolare, con le

modalità indicate nel precedente punto due.

7

POSARE LA TAVOLA DI REGISTRO PER IL FISSAGGIO DELLA PARETE PERPENDICOLARE

Sulla parete in pannelli già costruita e in corrispondenza

dell’angolo fissare la tavola di registro per la parete del

cassero perpendicolare, tenendo conto dello spessore

dei pannelli in legno.

8

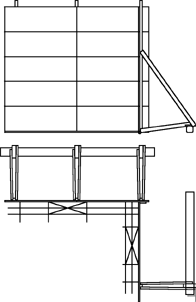

POSARE LA PARETE IN PANNELLI

Posare i pannelli sul tratto di muratura perpendicolare,

Con le modalità indicate nel precedente punto tre.

9

COSTRUIRE I CASSERI PER LA PORTA E LA FINESTRA.

Confezionare i tavolati per i casseri della porta e della

Finestra, curando che i traversi agli estremi siano distanti

dal bordo quanto lo spessore di una tavola.

Assemblare i tavolati e controventare con tavole i due

casseri all’interno in modo da resistere alla spinta del

calcestruzzo. Mettere a squadra gli angoli dei due casseri

e bloccarli con una tavola disposta in diagonale.

10

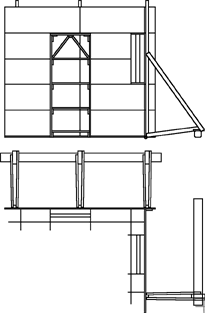

PORRE IN OPERA I CASSERI DELLA PORTA E DELLA FINESTRA

Posizionare sui segni tracciati (v. TR53F06d) le tavole di

registro, tenendo conto dello spessore delle pareti dei

casseri della porta e della finestra. Porre in opera i due

casseri e inchiodarli alle tavole di registro.

11

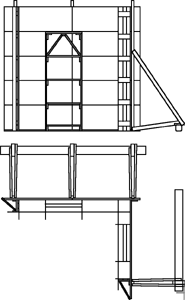

PORRE IN OPERA I TAVOLATI DI CHIUSURA DELLE TESTATE

Confezionare i tavolati per le testate della muratura.

Posizionare sui segni tracciati (v. TR53F06d) le tavole di

registro, tenendo conto dello spessore dei tavolati.

Inchiodare i tavolati alle tavole di registro. Metterli a

squadra rispetto alle pareti in pannelli e quindi bloccarli

con degli sbadacchi fissati alla parete.

12

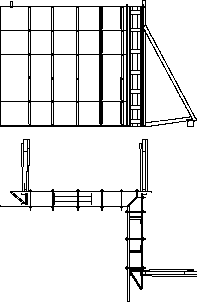

PORRE IN OPERA LE PARETI DI CHIUSURA DEL CASSERO

Posizionare i pannelli della parete di chiusura del

cassero, fermandoli con i distanziatori, aste metalliche

e cunei. In corrispondenza dei casseri per la porta e la

finestra e dei tavolati delle testate porre in opera le tavole

di registro e inchiodarvi le pareti dei casseri e i tavolati

delle testate. Sull’angolo delle due pareti collocare gli

appositi distanziatori oppure collocare un morale legato

con filo di ferro cotto all’opposto morale di sostegno della

parete di pannelli. Controllare gli squadri delle varie parti

del cassero e bloccarli con tavole disposte in diagonale.
