Modulo
2.3:
Edile polivalente 3°- casseri per travi
|
|
Conoscenze
di settore
|
|
DISEGNO TECNICO : riconoscere
le diverse parti di un'opera edile - 117
arredamento e impianti dei vani di un edificio - bagno |
 |
Arch.
Alberto Pedrazzoli
Andrea Sardena |
•
Riportare su carta quadrettata (ogni quadretto = cm 30)
i vani per bagno di cui sono indicate le misure, quindi
sistemare gli elementi di arredamento.
• Indicare le posizioni più indicate di porte
e finestre.
• Indicare la posizione degli elementi dell’impianto
di riscaldamento e dell’impianto elettrico. |

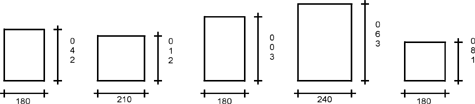

| DIMENSIONI
DEI VANI PER BAGNO DA ARREDARE |
 |

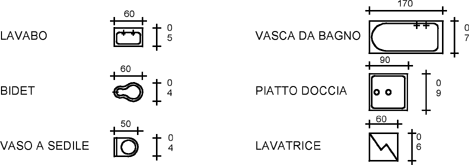

| ELEMENTI
DELL’ARREDAMENTO DI UN BAGNO |
 |
|
|
