| PER
SAPERE DEVO : |
•

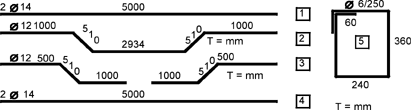

Calcolare la misura della lunghezza dei vari elementi dell’armatura
raggruppati per tipo di diametro (Ø): la lunghezza
di ogni elemento viene normalmente indicata nel disegno
nel seguente modo, T = ......... .
• Sommare le misure delle lunghezze dei vari elementi
raggruppati per tipo di diametro.
• Calcolare il numero delle staffe necessarie: devo
dividere la lunghezza della trave per la lunghezza del passo
delle staffe (lo trovo indicato a fianco del Ø delle
staffe nel odo indicato in disegno: Ø 6/250) e aggiungere
1 al risultato della divisione.
• Calcolare la misura della lunghezza di una staffa,
tenedo conto della sovrapposizione del tondino.
• Moltiplicare la lunghezza di una staffa per il numero
delle staffe trovato.
ESEMPIO:
Ø14 |_1_| 2 x 5.000 = mm 10.000
|_4_| 2 x 5.000 = mm 10.000
-------------------
Totale Ø 14 = mm 20.000 = mt 20,00
Ø 12 |_2_| 2x(1000+510)+2934 = mm 5.934
|_3_| 2x(500+510+100) = mm 4.020
------------------
Totale Ø 12 = mm 9.934 = mt 9,93
Ø 6 |_5_| N° Staffe = (5000 : 250) + 1 = N°
21
Lungh. Staffa = (240+ 360+ 60) x 2 = mm 1.320 Totale Ø
6= N° 21 x 1.320 = mm 2.772 = mt 2,77
|
