Modulo 2.5: tracciamento di un piccolo edificio
Contenuti tecnico-scientifici
TRACCIAMENTO: tracciamento in orizzontale - 572
tracciare le fondazioni - tipi di modine

Arch. Alberto Pedrazzoli


TIPI DI MODINE PER IL TRACCIAMENTO DI EDIFICI

Le modine sono il "tavolo da disegno" perfettamente orizzontale in cui si traccia in scala 1:1 la pianta dell’opera edile da costruire. Su di esse si riportano le misure dell’opera e si fissano i fili per individuare gli assi delle fondazioni dell’opera.

Esse sono normalmente costruite con picchetti e tavole in legno. Lo spigolo superiore delle tavole deve essere perfettamente orizzontale e ad una quota ben definita rispetto al piano campagna.

1.

Le modine si possono disporre attorno a tutto il perimetro dell’edificio. Si adotta questa soluzione quando l’opera edile è di modeste dimensioni.

2.

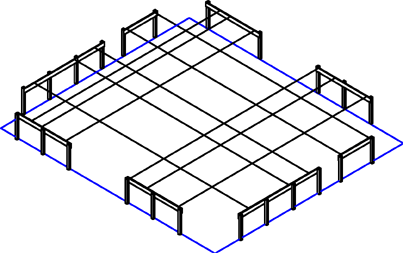

Le modine si possono anche disporre solo in corrispondenza degli assi delle fondazioni dell’opera edile. Si adotta questa soluzione quando l’opera è di grandi dimensioni.


Scheda: TE57T20b
