1.

Sottolinea le parole che eventualmente non conosci e chiedine il significato all’insegnante.

2.

Quindi, ragionando con un tuo compagno prova a riordinare le operazioni, prima per fasi di costruzione a cui appartiene e poi all’interno di ogni singola fase segnando nelle apposite caselle di sinistra la fase (usando i numeri dall’1 al 3) e l’ordine all’interno della fase (usando le lettere dell’alfabeto: a, b, c, …)

3.

Verifica l’ordine delle operazioni confrontandolo con l’ordine secondo cui nella terza pagina della scheda sono disposti gli elementi da osservare per assicurarsi che l’operazione sia bene eseguita.

4.

Trascrivi poi i testi riordinati nelle pagine 4, 5 e 6 della scheda, modificando i tempi dei verbi nel modo che ti indicherà l’insegnante.

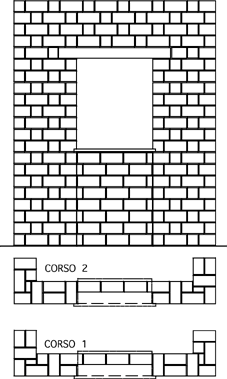

Tratto di muratura a due teste con inserita una finestra e una nicchia

Ricordati che la costruzione di un muratura in laterizio si articola nelle seguenti tre fasi:

1.

TRACCIAMENTO DELLA MURATURA

2.

PREDISPOSIZIONE DEI MATERIALI, DELLE ATTREZZATURE E DEL POSTO DI LAVORO

3.

POSA DEI MATTONI E DELLA MALTA

Fase

Operazione

Descrizione dell’operazione

Tendere il filo orizzontale tra i calandri o valanghini

Tracciare la perpendicolare alla linea della muratura con la squadra e la matita

Con la cazzuola e in una sola volta porre in opera su una testata del muro la giusta quantità di malta per la posa di un elemento

Tracciare con il filo colorato o con la staggia e la matita la linea lungo la quale allineare gli elementi in laterizio

Porre in opera le aste metalliche o le tavole in legno e ad esse fissare i fili metallici dei calandri o valanghini, curando che siano allineati alla linea tracciata per la muratura

Porre in opera delle tavole orizzontali più in alto rispetto all'altezza della muratura da eseguire, per l'ancoraggio dei fili verticali

Prendere con l’altra mano un elemento e porlo in opera spingendolo e premendolo sulla malta, controllando che sia allineato rispetto al filo orizzontale e ai segni tracciati sul piano d'appoggio, badando che la malta fuoriesca da sotto l'elemento

Controllare con la bolla l’orizzontalità del corso eseguito

Partendo sempre dalle testate, procedere alla posa degli altri elementi nei corsi successivi

L’ultimo elemento del corso va posto con la malta su ambedue le teste e va posato nello spazio di risulta, premendolo dall’alto al basso sulla malta

Con la cazzuola togliere la malta sporgente da sotto il mattone

Tracciare con il metro e la matita la posizione degli angoli e delle teste della muratura, sulla base delle misure stabilite

Controllare la verticalità dei calandri o valanghini

Segnare sull’elemento in laterizio con la matita il taglio da eseguire con la martellina

Provare a secco la disposizione degli elementi in laterizio su due corsi sovrapposti e misurare lo spessore dei giunti verticali

Se si usa il filo orizzontale fissato su calandri o valanghini, posizionarlo all’altezza voluta (altezza dell’elemento + spessore del giunto di malta), e perfettamente orizzontale

Porre in opera un altro elemento sulla testata opposta del muro, controllando che la sua faccia superiore sia allo stesso livello di quella dell'elemento posto sull'altra testata

Procedere alla posa degli altri elementi del corso, ponendo in opera con la cazzuola e in una sola volta la giusta quantità di malta per la posa di un elemento

Prendere con l’altra mano un elemento. Con la cazzuola posare un po' di malta sulla testa dell’elemento, schiacciandola in modo da formare una piramide

Porre in opera l’elemento spingendolo e premendolo sulla malta, controllando che sia allineato lungo il filo orizzontale

Con il filo a piombo controllare la verticalità degli spigoli dell’elemento posto in opera, correggendo eventuali difetti battendolo con la cazzuola o la mazzetta (con i blocchi)

Con la cazzuola togliere la malta che sporge da sotto il mattone

Predisporre sul posto di lavoro in modo ordinato e accessibile gli elementi in laterizio, la cassa per la malta e gli attrezzi da lavoro, tenendo conto del verso secondo cui uno lavora: mano destra mattone, sinistra cazzuola o viceversa

Tagliare l'elemento in laterizio con la martellina.

In corrispondenza degli angoli e delle spallette tendere il filo verticale, badando che sia perfettamente a piombo, fissandolo con chiodi alle tavole predisposte e al piano d'appoggio della muratura

Con la bolla controllare l’orizzontalità della faccia superiore dell’elemento sia longitudinalmente che trasversalmente la muratura, correggendo eventuali difetti battendo l'elemento con la cazzuola o la mazzetta

Fase

Operazione

Elementi da osservare

1

TRACCIAMENTO DELLA MURATURA

1

A

Andamento rettilineo della muratura

1

B

Rispondenza del manufatto alle misure stabilite

1

C

Ortogonalità degli angoli e delle spallette

1

D

Giunti verticali dello stesso spessore

2

PREDISPOSIZIONE DEI MATERIALI, DELLE ATTREZZATURE E DEL POSTO DI LAVORO

2

A

Sovrapposizione del filo del muro con la linea tracciata

2

B

Verticalità della muratura

2

C

Complanarità della muratura

2

D

Spigoli di angoli e spallette perfettamente a piombo

2

E

Spigoli di angoli e spallette perfettamente a piombo

2

F

Pezzi degli elementi della lunghezza idonea e tutti uguali

2

G

Pezzi degli elementi tutti uguali

2

H

Ordine, pulizia e continuità nella posa in opera degli elementi in laterizio

2

I

Orizzontalità dei corsi

3

POSA DEI MATTONI E DELLA MALTA

3

A

Giunti orizzontali pieni di malta

3

B

Giunto orizzontali pieni di malta

3

C

Verticalità degli spigoli di angoli e spallette

3

D

Orizzontalità dei corsi longitudinalmente e trasversalmente alla muratura

3

E

Pulizia del muro

3

F

Giunti verticali di spessore analogo

3

G

Giunti orizzontali pieni di malta

3

H

Giunti verticali pieni di malta

3

I

Giunti verticali pieni di malta e dello spessore analogo

3

L

Pulizia del muro

3

M

Giunti verticali pieni di malta - Nessun giunto verticale molto più stretto degli altri

3

N

Orizzontalità dei corsi

3

O

Rispondenza delle misure in altezza -Orizzontalità dei corsi - Verticalità degli spigoli di angoli e spallette - Pulizia del muro - Regolarità della tessitura

FASE N° 1:

TRACCIAMENTO DELLA MURATURA

Fase

Operazione

Descrizione dell’operazione

FASE N° 2:

PREDISPOSIZIONE DEI MATERIALI, DELLE ATTREZZATURE E DEL POSTO DI LAVORO

Fase

Operazione

Descrizione dell’operazione

FASE N° 3:

POSA DEI MATTONI E DELLA MALTA

Fase

Operazione

Descrizione dell’operazione
