1.

Sottolinea le parole che eventualmente non conosci e chiedine il significato all’insegnante.

2.

Quindi, ragionando con un tuo compagno prova a riordinare le operazioni, prima per fasi di costruzione a cui appartengono e poi all’interno di ogni singola fase segnando nelle apposite caselle di sinistra la fase (usando i numeri dall’1 al 3) e l’ordine all’interno della fase (usando le lettere dell’alfabeto: a, b, c, …)

3.

Verifica l’ordine delle operazioni confrontandolo con l’ordine secondo cui nella terza pagina della scheda sono disposti gli elementi da osservare per assicurarsi che l’operazione sia bene eseguita.

4.

Trascrivi poi i testi riordinati nelle pagine 4, 5 e 6 della scheda, modificando i tempi dei verbi nel modo che ti indicherà l’insegnante.

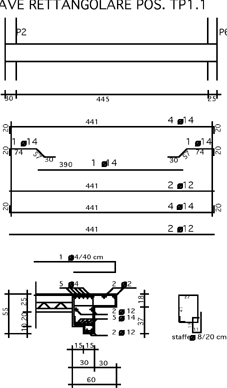

Gabbia in ferro per trave fuori spessore di solaio

Ricordati che la costruzione e posa di una gabbia in ferro si articola nelle seguenti tre fasi:

1.

TAGLIO E PIEGATURA DEI TONDINI

2.

ASSEMBLAGGIO DEI TONDINI PREDISPOSTI

3.

POSA E CONTROLLO DELLA GABBIA

Fase

Operazione

Descrizione dell’operazione

Infilare i ferri di armatura della cornice e legarli alle staffe e ai ferri longitudinali.

Distribuire le staffe secondo l’intervallo stabilito nei disegni statici

Collocare la gabbia in opera, curando che i ferri abbiano la prevista distanza dalle pareti del cassero, posando gli appositi distanziatori

Legare le staffe ai ferri longitudinali con il filo di ferro cotto

Selezionare i tondini in ferro necessari per diametro e lunghezza

Con un gessetto segnare sui tondini la lunghezza dei vari elementi

Piegare i tondini per formare i ferri sagomati, seguendo le indicazioni contenute nei disegni statici

Infilare gli altri ferri longitudinali e gli spezzoni e legarli alle staffe seguendo le indicazioni dei disegni statici

Posizionare i ferri longitudinali superiori su un cavalletto e infilarvi le staffe

Con la trancia tagliare i tondini secondo la lunghezza segnata

Controllare che i ferri siano disposti esattamente secondo le indicazioni dei disegni statici.

Calcolare la lunghezza complessiva dei diversi elementi della gabbia (ferri longitudinali, sagomati, staffe)

Piegare le staffe secondo le indicazioni contenute nei disegni statici e legarle con il filo di ferro cotto

Infilare tra le staffe i ferri longitudinali inferiori e i ferri sagomati e legarli alle staffe, seguendo le indicazioni dei disegni statici

Fase

Operazione

1

TAGLIO E PIEGATURA DEI TONDINI

1

A

Rispetto delle misure

1

B

Rispetto delle indicazioni del disegno

1

C

Rispetto delle misure

1

D

Esattezza del taglio

1

E

Rispetto delle indicazioni del disegno

1

F

Staffe regolari ed uniformi

2

ASSEMBLAGGIO DEI TONDINI PREDISPOSTI

2

A

Rispetto delle indicazioni del disegno

2

B

Rispetto delle indicazioni del disegno

2

C

Solidità della legatura

2

D

Rispetto delle indicazioni del disegno Solidità della legatura

2

E

Rispetto delle indicazioni del disegno Solidità della legatura

2

F

Rispetto delle indicazioni del disegno Solidità della legatura

3

POSA E CONTROLLO DELLA GABBIA

3

A

Rispetto delle indicazioni del disegno

3

B

Rispetto delle indicazioni del disegno

FASE N° 1:

TAGLIO E PIEGATURA DEI TONDINI

Fase

Operazione

FASE N° 2:

ASSEMBLAGGIO DEI TONDINI PREDISPOSTI

Fase

Operazione

Descrizione dell’operazione

FASE N° 3:

POSA E CONTROLLO DELLA GABBIA

Fase

Operazione

Descrizione dell’operazione
