SEQUENZA DI ESECUZIONE DELL’INSERIMENTO DI UN EDIFICIO IN UN LOTTO

1.

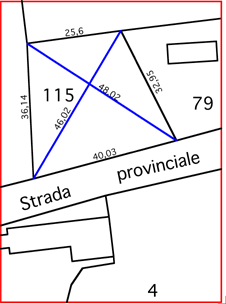

CONTROLLO DELLE MISURE DEL LOTTO

Servendosi delle misure dei lati e delle diagonali

del lotto si disegna il perimetro del lotto

2.

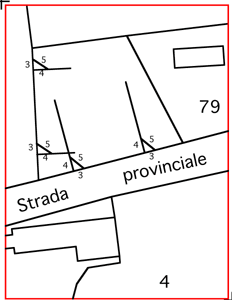

COSTRUZIONE DI PERPENDICOLARI AI LATI

Con il sistema della terna pitagorica si costruiscono

due perpendicolari, abbastanza distanti tra loro,

su ognuno dei due lati del lotto che concorrono

nell’angolo del lotto a cui l’edificio è più vicino

SEQUENZA DI ESECUZIONE DI UN TRACCIAMENTO

3.

INDIVIDUAZIONE DELL’ANGOLO DELL’EDIFICIO PIÙ VICINO AL PERIMETRO DEL LOTTO

Sulle perpendicolari allo stesso lato si segnano

le misure della distanza dell’edificio dai confini

lungo quel lato, quindi si traccia la parallela al lato

passante per i punti segnati.

Si individua tra le due parallele quella lungo cui si

allinea un lato dell’edificio. Sulle due perpendicolari

corrispondenti si segnano le misure della larghezza

dell’edificio, quindi si traccia l’altro lato dell’edificio

parallelo al primo.

4.

TRACCIAMENTO DEL PERIMETRO DELL’EDIFICIO

Si individua quale delle due parallele, che

corrispondono ai lati dell’edificio, può formare un

angolo retto con il vertice sulla parallela all’altro

lato e più vicino ad esso. A partire da tale angolo

si traccia il perimetro dell’edificio, servendosi della

terna pitagorica per costruire gli altri eventuali

angoli retti.

SEQUENZA DI ESECUZIONE DI UN TRACCIAMENTO

5.

CONTROLLO DEL TRACCIAMENTO ESEGUITO

Si tracciano le perpendicolari ai lati del lotto

passanti per gli angoli dell’edificio tracciato e si

misura se la distanza tra l’edificio e i lati del lotto

corrisponde a quella indicata.
